MW系列
平行双主轴数控车床
MW系列
MW系列为以传统高刚性高精度 特征刚性柱/刀塔基轴构造为基准，发挥双主轴车床优异之处以实现合理化制造生产。
- 工程集约型反转规格表里面同时加工
- 循环时间半减双主轴同一加工规格
- 较单轴车床生产线空间构筑性增强
MW系列 阵容
| 卡盘尺寸 6" | |
| 卡盘尺寸 6" | |
|
卡盘尺寸 6", |
| 卡盘尺寸 6", 卡盘尺寸 8" | |
|
卡盘尺寸 6", 卡盘尺寸 8" |
| 卡盘尺寸 8",卡盘尺寸 10" | |
|
卡盘尺寸 8",卡盘尺寸 10" |
| 卡盘尺寸 15" |
主要规格

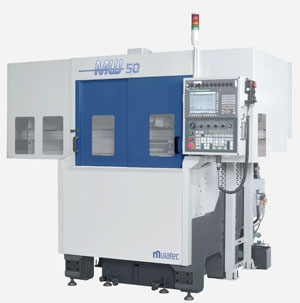

MW50 |
|
| MW50 | |
|---|---|
| 卡盘尺寸 | 165 mm（6 英寸） |
| 刀塔工位数 | 梳状刀具台(4)×2 横幅∶270 mm4 x 2 |
| 主机轴端部形状 | Flat nose type |
| 主机轴转速 | 标准 : 5000 min-1 选项 : 6000 min-1 |
| 主电动机AC电机 | 标准 : 5.5 kW / 30 min x 2 选项 : 7.5 kW / 30 min x 2 |
| 门型机械臂数量 | 1 |
| 标准工件尺寸 | φ60 mm x 50 mm |
| 总重量（附带机械臂、刀具） | 3400 kg |
MW100

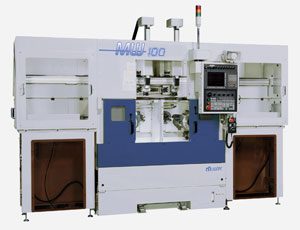

MW100 双机械臂规格 |

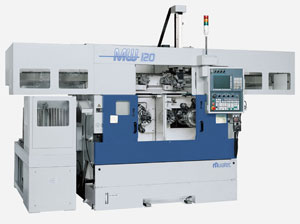

MW120

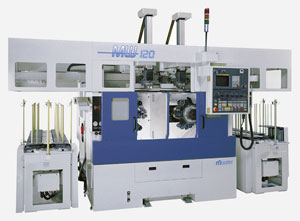

MW120 双机械臂规格 |
|||||
| MW100 | MW100 双机械臂规格 |
MW120 | MW120 双机械臂规格 |
|||
|---|---|---|---|---|---|---|
| 卡盘尺寸 | 165 mm（6 英寸） | 165 mm（6 英寸） 210 mm（8 英寸） |
||||
| 刀塔工位数 | 8 x 2 | 标准 : 8 x 2 选项 : 12 x 2 |
||||
| 主机轴端部形状 | JIS A2-5 | JIS A2-5 | ||||
| 主机轴转速 | 3000 min-1, 4500 min-1, 6000 min-1 | 3000 min-1, 4500 min-1, 6000 min-1 | ||||
| 主电动机AC电机 | 5.5 kW / 30 min x 2 | 标准 : 7.5 kW / 30 min x 2 选项 : 11kW / 30 min x 2 |
||||
| 门型机械臂数量 | 1 | 2 | 1 | 2 | ||
| 标准工件尺寸 | φ60 mm x 40 mm | φ120 mm x 80 mm | ||||
| 总重量（附带机械臂、刀具） | 3500 kg | 3570 kg | 4400 kg | 4610 kg | ||

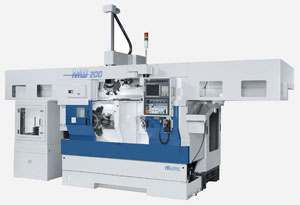

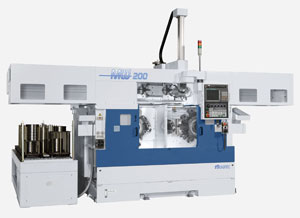

MW200 |
MW200 |
|
| MW200 | MW200 High power spindle capacity |
|
|---|---|---|
| 卡盘尺寸 | 210 mm（8 英寸） 254 mm（10 英寸） |
210 mm（8 英寸） 254 mm（10 英寸） |
| 刀塔工位数 | 标准 : 10 x 2 选项 : 12 x 2 |
10 x 2 |
| 主机轴端部形状 | JIS A2-6 | JIS A2-8 |
| 主机轴转速 | 2400 min-1, 3500 min-1 | 2500 min-1, 3500 min-1 |
| 主电动机AC电机 | 15kW / 30 min x 2 22kW / 30 min x 2 |
22kW / 30 min x 2 30kW / 30 min x 2 |
| 门型机械臂数量 | 1 | 1 |
| 标准工件尺寸 | φ200 mm x 120 mm | φ200 mm x 120 mm |
| 总重量（附带机械臂、刀具） | 7200 kg | 7400 kg |

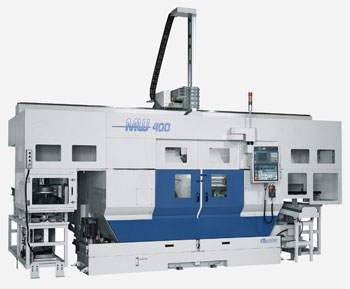

MW400 |
|
| MW400 | |
|---|---|
| 卡盘尺寸 | 380 mm (15") |
| 刀塔工位数 | 标准 : 8 x 2 选项 : 12x 2 |
| 主机轴端部形状 | JIS A2-11 |
| 主机轴转速 | 标准 : 3000 min-1 选项 : 3500 min-1 |
| 主电动机AC电机 | 标准 : 22 kW / 30 min x 2 选项 : 30 kW x 30 min x 2 |
| 门型机械臂数量 | 1 |
| 标准工件尺寸 | φ350 mm x 120 mm |
| 总重量（附带机械臂、刀具） | 13200 kg |
