MT系列
对向双主轴车铣复合加工机
MT系列
MT系列为多样加工需求对应工程集约型对向双主轴车铣复合加工机。
多彩复合加工机能搭载。
ＭT系列 阵容
| 卡盘尺寸 6" with Y-axis | |
| 卡盘尺寸 8" with Y-axis | |
| 卡盘尺寸 6"、卡盘尺寸 8" | |
| 卡盘尺寸 8"、卡盘尺寸 10" with Y-axis | |
| 卡盘尺寸 10" with Y-axis |
主要规格
|
|
|
| MT100 | MT200 | |
|---|---|---|
| 卡盘尺寸 | 165 mm (6 英寸) | 210 mm（8 英寸） |
| 刀塔工位数 | 二刀塔规格∶15 x 2 三刀塔规格∶15 x 3 |
二刀塔规格∶上 15；下 12 三刀塔规格∶上 15；下 12；右 15 |
| 棒材最大加工直径 | φ 51 mm | 标准 : φ 55 mm 选项 : φ 65 mm |
| 主机轴转速 | 50 min-1 - 5,000 min-1 60 min-1 - 6,000 min-1 |
50 min-1 - 5,000 min-1 40 min-1 - 4,000 min-1 |
| 主电动机AC电机 | 11kW / 30 min x 2 | 15kW / 30 min x 2 |
| 可动刀具电机 | 2.2 kW, 8.0 Nm / 连续 x 2 | 4.5 kW, 18.0 Nm / 连续 x 2 |
| 可动刀具最高转速 | 6000 min-1 | 6000 min-1 |

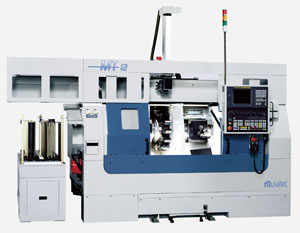

MT12 |

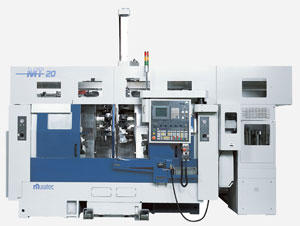

MT20 |
|
| MT12 | MT20 | |
|---|---|---|
| 卡盘尺寸 | 165 mm（6 英寸） 210 mm（8 英寸） |
210 mm（8 英寸） 254 mm (10 英寸) |
| 刀塔工位数 | 15 x 2 | 15 x 2 |
| 棒材最大加工直径 | φ 51 mm | φ 65 mm |
| 主机轴转速 | 3000 min-1, 4500 min-1 6000 min-1 |
4200 min-1 |
| 主电动机AC电机 | 标准 : 7.5kW / 30 min x 2 选项 : 11 kW / 30 min x 2 |
标准 : 15kW / 30 min x 2 选项 : 18.5 kW / 30 min x 2 |
| 可动刀具电机 | 2.7 kW, 12 Nm / 连续 x 2 | 3 kW, 12 Nm / 连续 x 2 |
| 可动刀具最高转速 | 4000 min-1 | 3600 min-1 |
| 搭载可能刀具尺寸 | 铣削 : dia 16 mm 攻丝: M12 |
铣削 : dia 20mm 攻丝: M16 |
| 总重量（附带机械臂、刀具） | 5600 kg | 10800 kg |

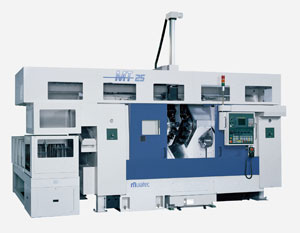

MT25 |
|
|
| MT25 | ||
|---|---|---|
| 卡盘尺寸 | 254 mm (10 英寸) | |
| 刀塔工位数 | 15 x 2 | |
| 棒材最大加工直径 | φ 65 mm | |
| 主机轴转速 | 2500 min-1, 3500 min-1 4000 min-1 |
|
| 主电动机AC电机 | 标准 :左轴15 kW / 30 min, 右轴15kW / 30 min 选项 :左轴22 kW / 30 min, 右轴15kW / 30 min |
|
| 可动刀具电机 | 4 kW, 22 Nm / 连续 x 2 | |
| 可动刀具最高转速 | 3000 min-1 | |
| 最大可动刃具尺寸 | 铣削 : φ 20mm 攻丝: M16 |
|
| 总重量（附带机械臂、刀具） | 10400 kg |
