去毛刺机 [DB1000R /DB600R]

DB1000R / DB600R

去毛刺机

DB1000R / DB600R

DB1000

去毛刺加工·精加工工程新进化。冲床、激光加工后的最适选择!

钣金机械的进化使得加工工程更为集约。成形·小尺寸折弯加工(薄板钣金)后的去毛刺加工以及切断部(激光加工)的边棱处理及熔渣清除已成为课题。
村田模具采用「毛刷回转击除」新方式(旧方式「毛刷回转削磨」)使得去毛刺加工更为安定。去毛刺加工机DB 系列利用毛刷的多样动作使得工件全域去除效果均一,加工品质更为安定。并且,该方式可实现表面处理钢板及不锈钢等的表面无损边棱去毛刺安定加工。
DB 系列去毛刺加工机广泛的材料·工件形状对应将鼎助客户攻克难题。

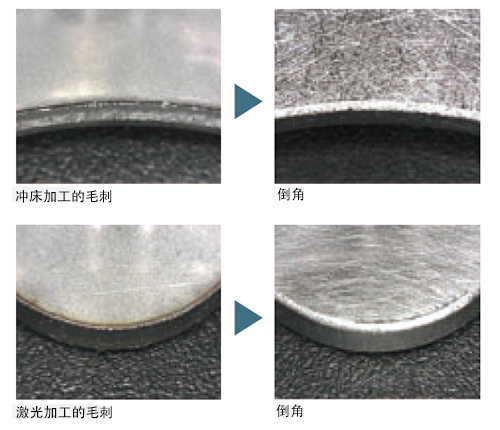

SAMPLE

任意形状对应

■ 冲切· 激光加工的任意形状对应
可进行去毛刺去除· 边棱处理及R 精加工。不会发生工件变形及二次去毛刺。

■ 具备三类去毛刺·边棱对应毛刷部品
具备三类毛刷部品,以对应由硬质激光熔渣到软质冲切去毛刺的加工要求。

■ 表面划伤最低限状态去毛刺去除加工
将工件表面伤损控制于最低限度,可加工表面处理钢板以及附带保护膜的工件。

■ 还可加工小型部件· 非磁性体
工件搬运装置为吸着式,可加工小型部件· 非磁性体工件。

■ 毛刷更换无需工具

■ 附带毛刷长度自动测定机能〈毛刷磨耗可自动补正〉

■ 最大工件幅宽1000 mm 及600 mm 两类

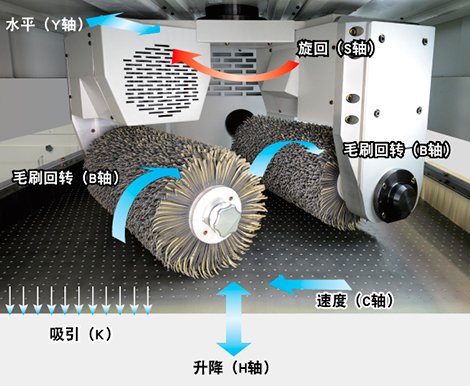

由「削磨」转为「击除」

较旧式机更为进化的毛刷动作,使得研磨量更为均一,表面伤损更易控制。



DB600R

DB1000R

加工尺寸

最大工件 幅宽×高度 (mm)

毛刷轴 2根 长度×直径 (mm)



600×50
450×300



1000×80
600×300

各轴设定范围

毛刷轴 (rpm)
搬运装置速度 (m/min)
旋回轴 (rpm)
摆动轴 (c/min.)
搬运装置升降移动量 (mm)
吸引风机



400~1500
0.3~4
0~32 rpm
-
130

集塵機兼用



400~1500
0.3~4
0~32
0~15
150
7.5kW

机械尺寸

1,050(W)×1,600(D)×1,710(H)mm

2,170(W)×2,140(D)×1,950(H)mm

机械重量

900 kg

2,400 kg

使用电源

频率:50/60Hz
电源电压:AC200/220V
电气容量(含除尘机):11 kVA

频率:50/60Hz
电源电压:AC200/220V
电气容量(含除尘机):19.5 kVA

※1 : 根据发货地区不同供电频率有所不同。



DB600R

DB1000R

类型

干式

干式

尺寸

590(W)×1290(D)×1,243(H) mm

850(W)×650(D)×1,542(H) mm

机器主体尺寸
(不含集尘器)

1,050(W)×1,600(D)×1,710(H)mm

2,170(W)×2,140(D)×1,950(H)mm

重量

270 kg

175 kg

电机

3.7 kW

2.2 kW

※频率将因供货地区而异。

注意事项
如爆炸性粉尘堆积于除尘机,则将会存在因火花及静电而发生爆炸的危险。
请注意进行清扫,尽量避免机内堆积粉尘。
进行铝材等具有爆炸特性材质的加工时,建议使用干式铝粉尘爆炸压力消散型除尘机。(选项)
小型及长型工件的加工,将会存在因吸着力不足而被研磨毛刷掀起的情况。
弯翘及歪扭工件的加工,将会存在因无法充分进行吸引而被研磨毛刷掀起的情况。
表面处理钢板的加工,请与交货客户进行精加工品质(锈蚀、划伤等)商议之后进行加工。
机械的规格及外观将存在无预先通知而变更的情况。
