M3058TG / M3048TG / M30510TG

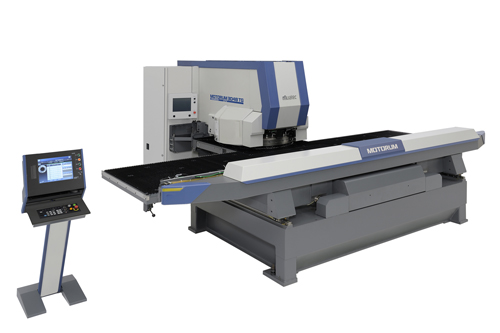

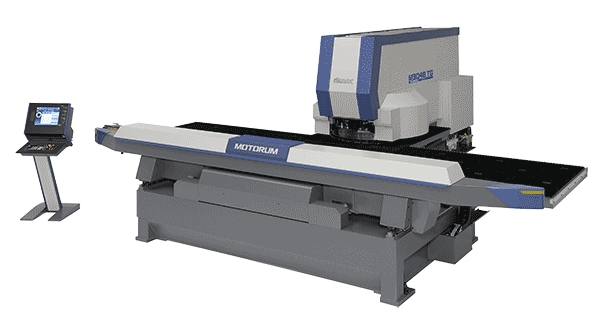

数控伺服电机驱动式多工位冲床M3058TG / M3048TG / M30510TG
手机扫码观看视频
具有魄力的重量级稳定加工
高输出、高速运转状态下也可保持设备的稳定。
领先的节能环保设备
采用高输出且省能的新型电机
提高生产效率的工程集约功能
可搭载M2〜M10丝锥的新型攻丝装置以及高品质、高寿命的新型去毛刺模具。
简单方便的操作功能
采用便于工作人员操作的多功能NC系统触摸屏。标准搭载便于模具更换的独立双显示屏。

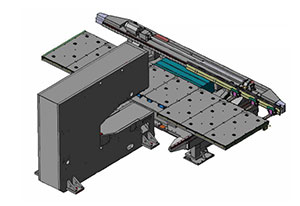

C型机架，工作台分离结构
为实现稳定的300kN冲压力以及高速，高品质，高精度加工，采用村田机械独有技术研制开发的C型机架、工作台与本体相分离的结构。此设计构造可满足长期稳定的冲压加工。

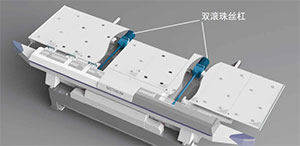

搭配双滚珠丝杠的开放型工作台
为实现稳定性和加工精度的完美统一，在高速移动时受负荷严重的Y轴方向采用双滚珠丝杠。
并且，2.5m的X轴行程工作台来支撑开放型工作台面的设计实现更加稳定加工。
新型伺服电机驱动方式
采用全新伺服电机驱动方式，追求简易设计功能的同时实现节能，环保，提高生产效率。冲压驱动用伺服电机收纳在C 型机架里面的设计，实现更加稳定、高品质的冲切加工。

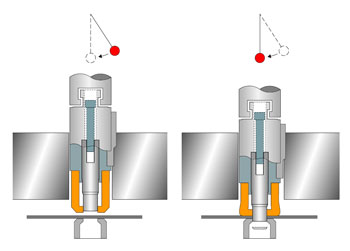

传统的强制提升方式
上模套与滑枕的撞杆采用机械方式连在一起，撞杆以强制提升的方式实现冲压加工。采用构成零部件少的设计简易的威德曼模具及追求确切性是村田机械的传统技术。
主要规格
| M30510TG | M3058TG | M3048TG | ||||
|---|---|---|---|---|---|---|
| 冲压能力 | 30.6吨 | |||||
| 最大加工板厚 | 6.35 mm （3.2 mm:毛刷工作台） | |||||
| 加工板材 (Y x X) | 1525 mm x 3050 mm | 1525 mm x 2500 mm | 1250 mm x 2500 mm | |||
| 冲压速度 | 连冲 | 510 hpm (1.0t / 25 mm 间隔 7 mm冲程) | ||||
| 步冲 | 1000 hpm (1.0t / 0.5 mm 间隔 1.4 mm冲程) | |||||
| 加工精度 | +/- 0.1 mm（本公司精度检查标准） | |||||
