钣金机械

产品信息

数控冲床[M2048TS]

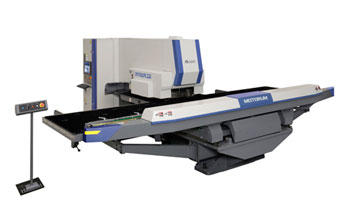

MOTORUM M2048TS

数控伺服电机驱动式多工位冲床

M2048TS

M2048TSMF Eco Machine

Youku
手机扫码观看视频

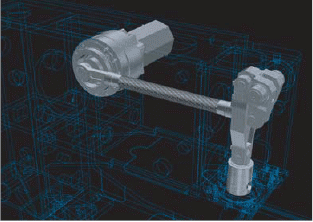

全新驱动连杆机构

村田机械的司服电机连杆机构采用全新碳纤维增强塑料实现了轻量化高刚性。连杆机构整体结构 更加简单化从而促进更加稳定更加高速的冲压加 工。并且,最小的能源输出最大程度的力量,散 热控制电机,制动时的能源可再生利用,整体有 效利用能源。这一切技术的实现是由在世界范围 内第一次把司服电机技术和数控多工位冲床完美 相结合的村田机械的独立的技术完成

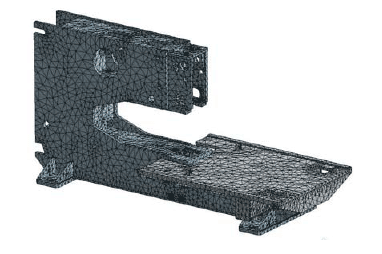

机架刚性

机架刚性

机架侧面的钢板厚度相比原先M2048LT机型提高12.5%,提高工作台支撑部分的结构部件的刚性,采用了可长期稳定使用的结构设计。

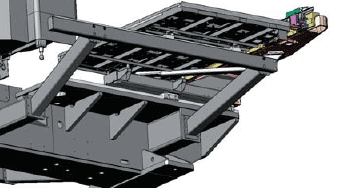

工作台結构

工作台結构

在设计方面强化工作台构成部件,LM导轨支持结构的采用,加强了高速移动时的稳定感。X,Y轴采用导轨丝杠,提高维护方便性和降低移动时的噪音。由于采用新型的驱动连杆机构,所以冲压噪音,机身振动方面的数据相比原先20吨机型降低很多。

毛刷工作台



在设计方面强化工作台构成部件,LM导轨支持结构的采用,加强了高速移动时的稳定感。X,Y轴采用导轨丝杠,提高维护方便性和降低移动时的噪音。由于采用新型的驱动连杆机构,所以冲压噪音,机身振动方面的数据相比原先20吨机型降低很多。

毛刷工作台

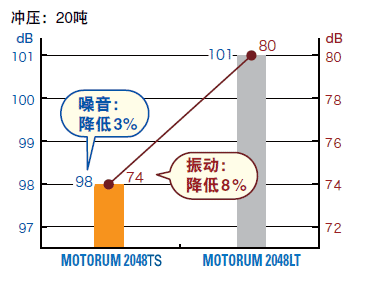

噪音/振动数据

由于采用新型的驱动连杆机构,所以冲压噪音,机身振动方面的数据相比原先20吨机型降低很多。

冲压能力

20.4吨

最大加工板厚

6.35mm

加工板材(YxX)

1250mmx2500mm

标准的刀库布置

54工位 2旋转工位

冲压速度

25mm间隔
8.3mm冲程

355HPM

0.5mm间隔
1.4mm冲程

900HPM

加工精度

+/-0.1mm(本公司精度检查标准)
