折弯机 [BH系列]

BH系列 Advanced Version

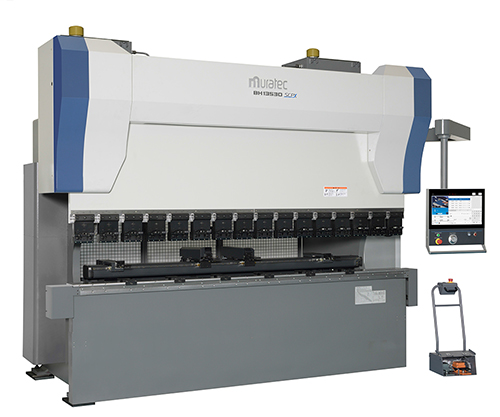

Dual Drive Press Brake 伺服液压折弯机

BH系列 Advanced Version

BH系列





伺服电机和丝杆的完美结合 实现高速高精度加工


主要功能

  • 压力板倾斜度演算

  • 后档料倾斜度演算

  • 自动板厚检测

  • 自动挠度调整

  • 模具尺寸测定机能

  • 生产实际成绩外部出力

BH系列
SS



驱动机构

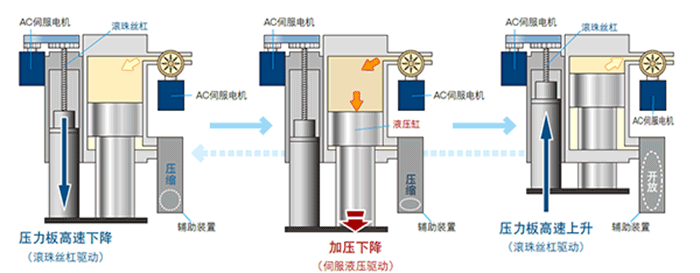

新驱动机构




高刚性机架/挠度补偿系统



针对折弯机加压时无法避免的挠度(中塌现象),为取得理想的挠度补偿曲 线而进行FEM 解析而诞生的就是Ideal Crowning System。利用专门的挠度 补偿轴对carving wedge 系统对应不同折弯条件进行自动细微调整从而得到 理想的挠度补偿曲线,实 际操作是通过控制系统在很短时间内对各工序进行 自动调整并使用。

高刚性机架/挠度补偿系统

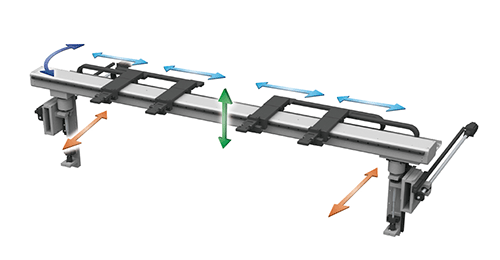

高精度后挡块定位装置



5轴/7轴(备选件)控制高精度·高刚性后挡块定位装置

高精度后挡块定位装置


采用了更易看,更易使用的大型操作显示屏和支援作业人员操作的用户界面

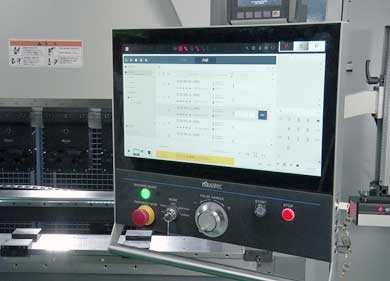

采用了更易看,更易使用的21.5英尺大型操作显示屏。
并且采用了多点触控功能,提高了机器的操作性能。
Advanced version焕然一新的用户界面。
通过知会机器状态的信息显示器,强化了作业人员的支援功能。

采用了更易看,更易使用的大型操作显示屏和支援作业人员操作的用户界面 新しいUI





BH8525

BH13530

BH18530

BH18540

BH25030

BH25040

加压能力

kN

ton

833

85

1323

135

1813

185

1813

185

2450

250

2450

250

折弯长度

(mm)

2600

3100

3100

4100

3100

4100

框架间距离

(mm)

2200

2700

2700

3700

2700

3700

喉深

(mm)

400

400

400

400

400

400

开口高度

(mm)

380

380

380

380

380

380

行程

(mm)

250

250

250

250

250

250

压力板
速度

下降

(mm/S)

200

200

200

200

200

200

加圧

(mm/S)

10

10

10

10

10

10

上升

(mm/S)

200

200

200

200

200

200

机械地面上高度

(mm)

2950

2990

2990

3130

3095

3230

機械の奥行

(mm)

1375

1460

1585

1610

1710

1710

テーブル高さ

(mm)

900

900

900

900

900

900

全幅

(mm)

3033

3543

3750

4750

3785

4785

機械重量

(ton)

7

9.5

15

18

19

22
